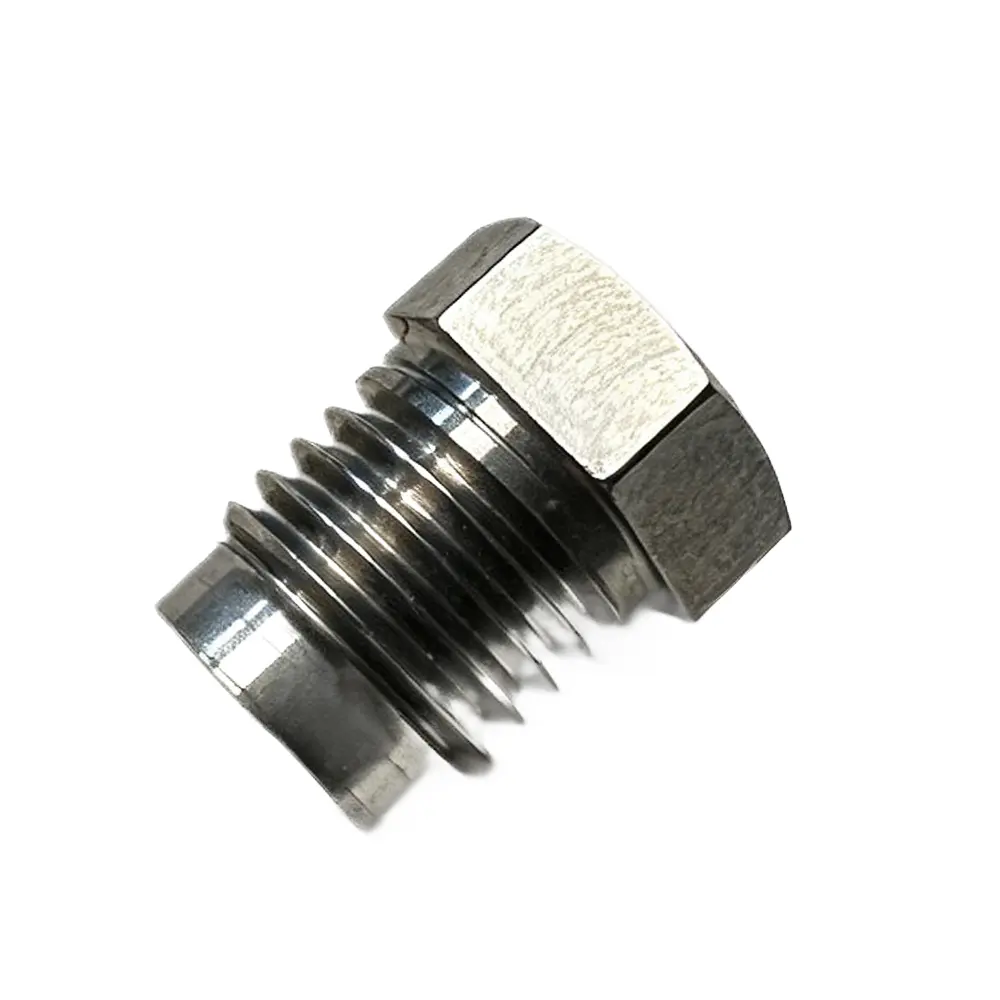

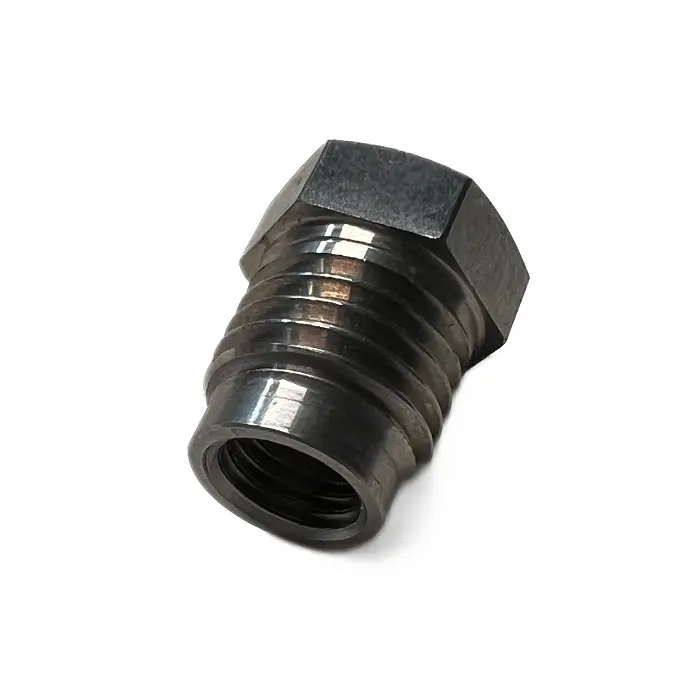

Universele adapter voor vrouwelijke naar mannelijke schroefdraad

De duurzame universele vrouw-naar-buitendraadadapter van de Qimao Metal-fabrikant is voorzien van een gestandaardiseerde vrouwelijke NPT- of BSPP-wartel aan het ene uiteinde en een vaste mannelijke NPT- of metrische taps toelopende draad aan het andere uiteinde, waardoor het geslacht en de grootte van de systeempoort effectief worden gewijzigd. De behuizing is gemaakt van koolstofarm staal (12L14) of optioneel roestvrij staal 316, warmtebehandeld volgens RC 22-26 om vervorming van de schroefdraad bij herhaaldelijk aandraaien te voorkomen. De mannelijke draden zijn gerolvormd en niet gesneden, waardoor de korrelstroom van het metaal behouden blijft, wat resulteert in een 30% hogere weerstand tegen vermoeiing vergeleken met alleen bewerkte draden. Maattoleranties voldoen aan ASME B1.20.1 voor conische pijpdraden, met een gecontroleerde zeskant van plat naar plat binnen +/- 0,005 inch voor sleutelaangrijping. Elke eenheid wordt in de werkplaats getest bij 1000 PSI om de afdichtingspunten te valideren voordat deze wordt gestraald en voorzien van een oliecoating voor corrosiebestendigheid.

Productparameter (specificatie)

Producteigenschap

• Bidirectionele stroom:Universele vrouwelijke naar mannelijke schroefdraadadapter, symmetrisch zeskantig ontwerp biedt een gelijk sleuteloppervlak, ongeacht de inlaatoriëntatie.

• Droge afdichting:Optionele BSPP parallelle schroefdraden met gebonden O-ringgroef maken afdichting zonder schroefdraad op rechte schroefdraden mogelijk.

• Breed drukspectrum:Gespecificeerd van vacuüm (29,9 inHg) tot 6.000 PSI, geschikt voor zowel zuigretourleidingen als hogedrukinjectiecircuits.

• Herbruikbaarheid:Gewalste schroefdraad is bestand tegen maximaal 15 maak-en-breekcycli voordat deze meetbare slijtage vertoont en presteert beter dan standaard snijdraadadapters.

Sollicitatie

• Retrofitprojecten:Verouderde pomppoorten omzetten naar universele binnen- naar buitendraadadapterpoorten op verouderde spuitgietmachines.

• Mobiele apparatuur:Aanpassing van hydraulische hulpaftakkleppen op graafmachines om aftermarket-breekhamers met verschillende schroefdraadstandaarden aan te sluiten.

• Testbankinstallaties:Snel sensoren en manometers verwisselen zonder harde leidingen, waardoor snelle configuratiewijzigingen voor R&D-validatie mogelijk zijn.

• HVAC-koelmachines:Overbrugging van servicekleppen met imperiale schroefdraad naar metrische koelslangen voor compressoren van Europese makelij.

• Onderzeese gereedschappen:(Met klasse 316L) Gebruikt in ROV-manipulatorarmen waar compacte geslachtsverandering vereist is om gespecialiseerde eindeffectoren te kunnen koppelen.

Productiedetails

1. De universele schroefdraadadapters van binnen- naar buiten ondergaan een vormingsproces met drie rollen in plaats van eenpuntssnijden, waardoor de wortelradii worden verhard om herhaaldelijk hameren van slagmoersleutels te weerstaan ​​zonder te strippen.

2. De vrouwelijke schroefdraad wordt met precisie aangesneden met een spiraalvormige punttap om een ​​schroefdraaddiepte van 75% te bereiken, waardoor wordt verzekerd dat het vrouwelijke uiteinde het volledige flankoppervlak van het passende onderdeel vastgrijpt.

3. We brengen een mangaanfosfaatconversiecoating aan (8-12 micron dik) die werkt als een droog smeermiddel, waardoor vreten bij het indraaien in roestvrijstalen spruitstukken effectief wordt geëlimineerd.

4. Alle afdichtingsconussen zijn met lucht gemeten met behulp van een Merkle-bank volgens L1-handvaste specificaties, waardoor een metaal-op-metaal afdichting op de eerste vijf schroefdraden wordt gegarandeerd zonder te veel te vertrouwen op afdichttape.

5. De platte reservesleutels zijn machinaal bewerkt met een microgetande textuur om te voorkomen dat de dop wegglijdt tijdens montage met een hoog koppel.
