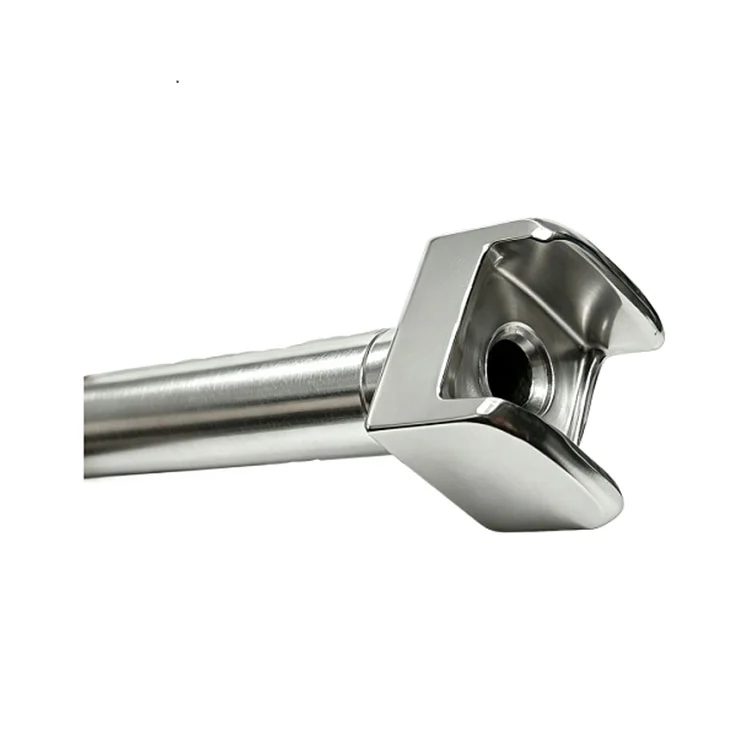

U-vormige vorkeindas Stalen gaffelstang met pengat

Qimao Metal Manufacturer biedt klanten duurzame U-vormige vorkeindas stalen gaffelstang met pengat. Je kunt hem in een juk of cilinderstanguiteinde schuiven, er een gaffelpen doorheen laten vallen en hem vergrendelen met een splitpen. Klaar. Geen draden om te strippen. Geen worstelen met noten. Gewoon een solide draaigewricht dat de hele dag schuifbelastingen op zich neemt. Boeren gebruiken deze op tractorkoppelingen. Monteurs plaatsten ze op hydraulische cilinders. Zelfs offroad-installaties vertrouwen erop. De tolerantie van de gatdiameter? Wij houden +/- 0,05 mm vast. Wil je iets anders? Dat is wat 'op maat' hier betekent: vertel ons uw afmetingen.

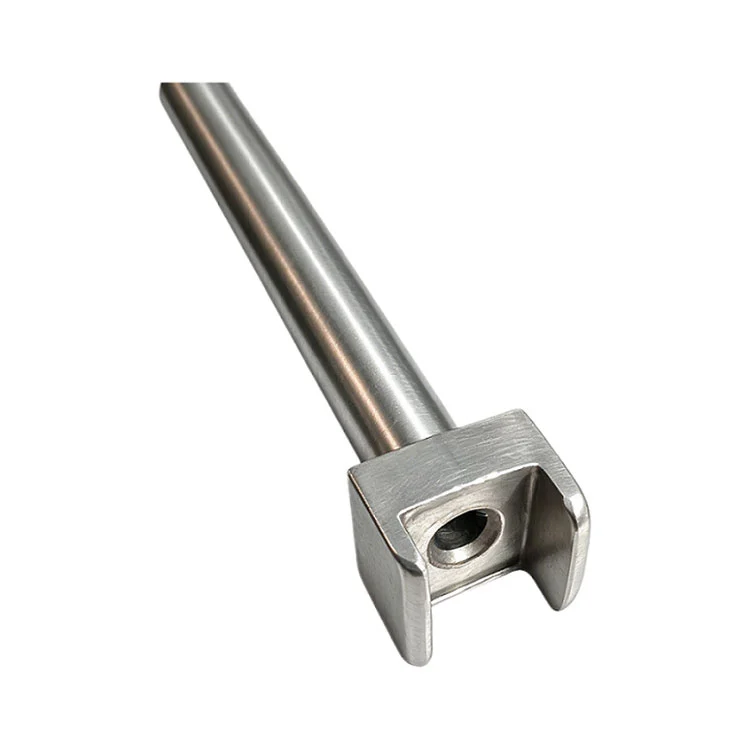

Ik zal u laten zien wat u krijgt. De U-vormige stalen vorkstang met pengat en vorkeind heeft parallelle poten; we verzenden geen gebogen poten. De beenbreedte en -opening komen overeen met standaard gaffelpennen, maar ook hier is maatwerk een optie. De as strekt zich uit vanaf de vorkbasis. Dat gaatje aan het eind? Het is geen bijzaak. We boren het op een CNC-frees, zodat het gat precies centreert. Bramen worden verwijderd – geen scherpe randen waar u uw vingers aan kunt snijden of de pin kunt beschadigen. Oppervlakteafwerking? Meestal zwart oxide voor basisbescherming tegen roest. Of verzinken als je erom vraagt. Indien u zelf wilt lassen of coaten, bieden wij ook ruwbewerking aan. Elk stuk krijgt een snelle go/no-go-metercontrole voordat het wordt verpakt. Niemand wil een gaffelstang die niet past. Als je een tekening hebt, matchen wij die. Als u dat niet doet, vertel ons dan op welke machine het gaat.

Productparameter (specificatie)

• Materiaalopties:Het product kan worden geproduceerd door 45 # staal (standaard), 4140 gelegeerd staal (hogere sterkte), roestvrij staal 304/316 (corrosiebestendigheid), enz., Door op maat te maken.

• Diameterbereik:10 mm tot 60 mm (3/8" tot 2-3/8") voor asgedeelte

• Diameter pingat:3 mm tot 20 mm, tolerantie +/- 0,05 mm

• Vorkpootbreedte:Aangepast volgens uw gaffelpengrootte

• Vorkafstand (binnen):Past op pindiameter + 0,1 mm tot 0,3 mm speling

• Totale lengte:50 mm tot 300 mm (2" tot 12") – langer verkrijgbaar

• Hardheid:Zoals gewalst ~HB200; op verzoek warmtebehandeld tot HRC 35-42

• Oppervlaktebehandeling:Zwart oxide, verzinkt (geel/blauw), blank of fosfaat

Installatiehandleiding

Voor U-vormige vorkeindas stalen gaffelstang met pingat is de installatie niet ingewikkeld, maar een paar trucjes kunnen hoofdpijn besparen.

Voordat u begint – Verwijder eventueel vuil uit de montagegaten. Grit scoort het pinoppervlak. Controleer ook of de vorkopening overeenkomt met de lengte van uw gaffelpen. Als de pen korter is dan de buitenbreedte van de vorkpoten, zal deze niet vergrendelen.

Uitlijning – De twee delen die u verbindt, moeten op één lijn liggen. Als ze verschoven zijn, bindt de pin. Gebruik een koevoet of ratelriem om dingen op hun plaats te duwen. Forceer de pin niet.

Pin-inbrenging – Duw met de hand. Als deze blijft hangen, draait u de pin iets. Soms veroorzaakt een braam of een kleine mismatch weerstand. Als het nog steeds niet werkt, controleer dan opnieuw de uitlijning van uw gaten.

Vergrendeling – Splitpenpoten zijn minimaal 15-20 graden gespreid. Pureer ze niet plat. Afgeplatte benen kunnen los werken.

Laatste controle – Pak het gewricht vast. Probeer het te wiebelen. Een lichte speling is normaal – gaffelverbindingen zijn geen precisielagers. Clunking betekent dat je pin te klein is. Bel ons.
