Step Design aspen voor dieptecontrole

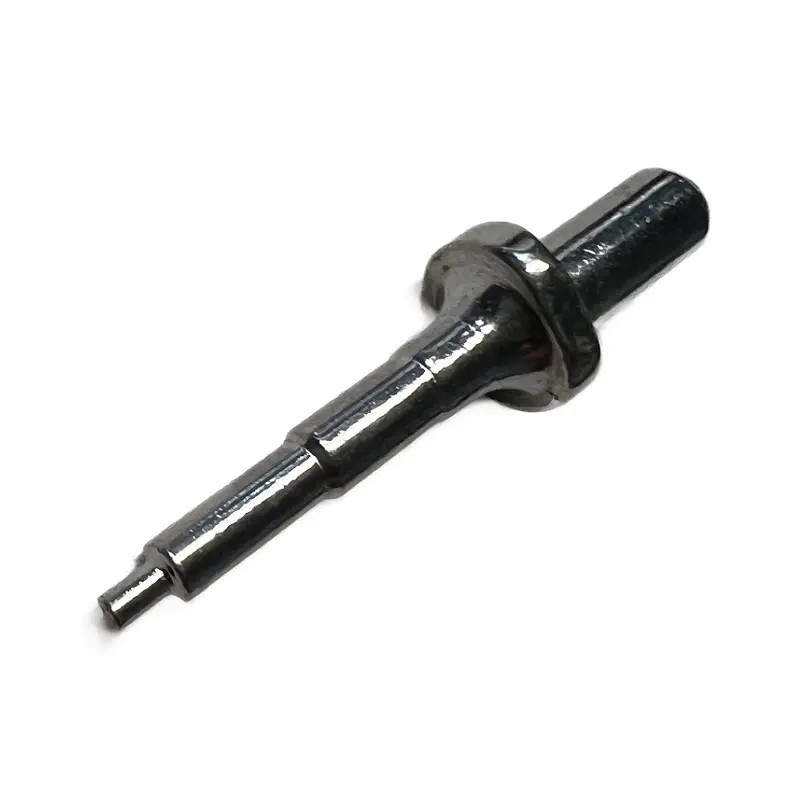

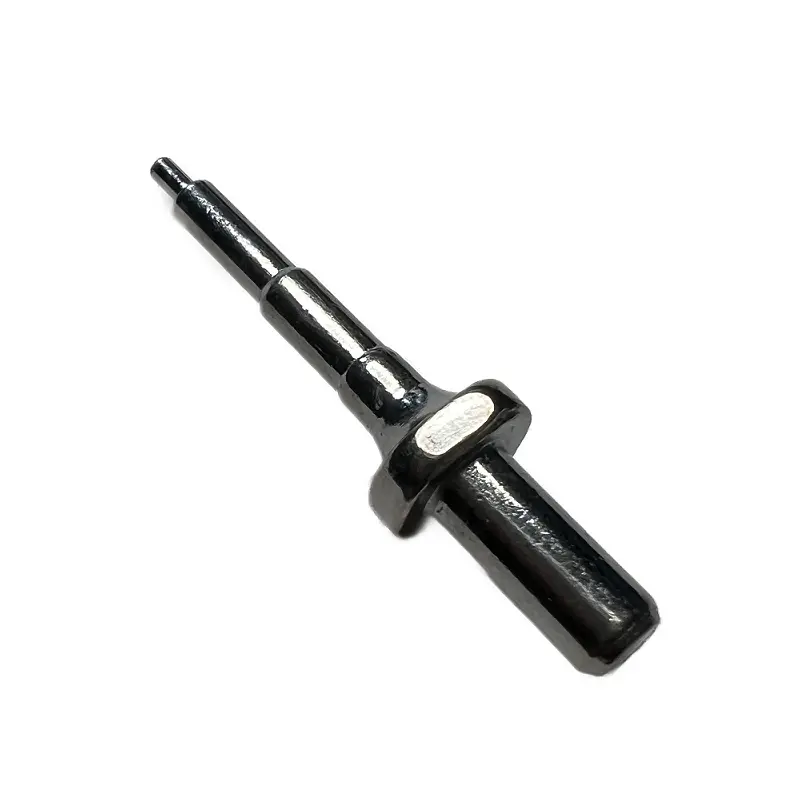

De kwaliteit Step Design Shaft Pin voor dieptecontrole van Qimao Metal Fabrikant heeft een getrapte diameter over de lengte. Het gedeelte met de grotere diameter, ook wel de trede of schouder genoemd, wordt machinaal bewerkt tot een precieze breedte en concentriciteit. Wanneer de pen in een behuizingsboring wordt gedreven, komt de trede tegen het oppervlak van de behuizing aan. Hierdoor ontstaat een herhaalbare diepteaanslag, waardoor er tijdens de montage geen aparte afstandhouders of handmatige metingen nodig zijn. Het gedeelte met kleinere diameter (pilot) geleidt het inbrengen en vormt het lager- of draaioppervlak. De diameters van de treden en de piloten worden na een warmtebehandeling geslepen om de toleranties binnen ±0,05 te houden. De oppervlakteafwerking is gehandhaafd op 16 Ra of beter voor een consistente pasvorm.

Productparameter (specificatie)

Producteigenschap

· Precisiestap voor dieptecontrole

De Step Design Shaft Pin fungeert als mechanische stop. Zodra deze contact maakt met het oppervlak van de behuizing, stopt de pin – geen opvulstukken, geen metingen. Herhaalbare diepte elke keer. Stapvlak geslepen vierkant binnen 0,0002 inch.

· Hardgeslepen oppervlakken

Doorgehard tot 58-62 HRC, daarna centerloos geslepen. Diameter houdt ±0,0005 inch vast. Oppervlakteafwerking bij 16 Ra. Schuift in bussen zonder te vreten. Gaat miljoenen cycli mee.

· Groefmogelijkheden voor retentie

Voeg een borgringgroef toe nabij de punt om de pin op zijn plaats te vergrendelen. Voeg een O-ringgroef achter de trede toe om vuil buiten te sluiten. Gefreesd in één opstelling, zodat de concentriciteit strak blijft.

· Meerdere materiaalkeuzes

52100 lagerstaal voor hoge slijtage. 4140 voor taaiheid. 17-4 PH roestvrij voor corrosiebestendigheid. 440C voor hardheid in natte omgevingen. Kies wat bij uw toepassing past.

· Rechtheid binnen 0,001 inch per voet

Gebogen pinnen binden en slijten de behuizingen ongelijkmatig. Na het slijpen maken we elke pin recht. Als je het op een oppervlakteplaat rolt, zie je geen wiebelen. De installatie voelt van begin tot eind soepel aan.

· Afgeschuinde pilottip

De voorrand is geen scherpe hoek. Een afschuining van 15 graden geleidt de pen in de boring. Geen scheermetaal. Geen gevecht om de pin recht te beginnen. Klein detail, groot verschil op de lopende band.

Sollicitatie

· Bevestigingspennen voor het armatuur

CNC-werkstukopspanning vereist een herhaalbare positionering. De trapvormige aspen voor dieptecontrole lokaliseert de boring en stopt op exacte diepte. Het gieten gebeurt elke keer op de juiste Z-hoogte. Geen operator die meet. Geen vulplaatjes.

· Matrijzenset geleidepennen

Stempelmatrijzen moeten worden uitgelijnd en beschermd tegen overbelasting. Stap schoudercontacten busvlak. Voorkomt dat de matrijs zichzelf verplettert. Vervang de pin wanneer deze versleten is, niet de hele geleider.

· Draaischachten voor samenstellingen

Sommige roterende onderdelen hebben een exact uitsteeksel van de as nodig. Stappin verwijdert menselijke fouten. Druk totdat de stap stopt. Gebruikt in motorverbindingen, kleppentreinen en medische apparaten.

· Spuitgietcomponenten

Vormkernen en sledes vereisen een nauwkeurige diepte voor de onderdeelgeometrie. Stappin bepaalt de kernpositie. Geen aanpassingen tijdens het instellen van de matrijs. Consistente wanddikte van het onderdeel, shot na shot.

· Hydraulische kleplichamen

Regelkleppen hebben assen nodig die op exacte posities stoppen om de vloeistofpoorten uit te lijnen. De stappin regelt de spoeldiepte. Monteurs raden het niet. Kleppen stromen correct bij de eerste test.

· Auto-mal- en meetarmaturen

Kwaliteitscontrolearmaturen gebruiken stappennen als go/no-go-diepteaanslagen. Onderdeel plaatsen, pin indrukken, opening controleren. Snelle pass/fail-beslissingen op de productievloer. Geen meetklokken nodig.

· Robotisch gereedschap aan het einde van de arm

Grijpers en gereedschapswisselaars hebben herhaalbare bevestigingspunten nodig. Stappennen positioneren gereedschapsplaten op exacte afstand. Robots wisselen van gereedschap zonder de pickposities te herprogrammeren.

Productiedetails en waarom wij?

1. We slijpen de Step Design-aspen voor dieptecontrole intern op CNC-centerloze machines. Dat betekent dat we de rechtheid en diameter controleren vanaf dezelfde werkvloer waar we de plano's draaien.

2. U hoeft geen onderdelen te sturen naar een slijpmachine van derden die uw lot kwijtraakt.

3. Onze warmtebehandeling wordt in batches uitgevoerd met rapporten voor hardheidsverificatie voor elke run. Als u een niet-standaard staplengte nodig heeft, bijvoorbeeld 8,35 mm in plaats van 8 mm, gaan we niet achteruit. We passen ons programma aan en voeren het uit. 4. De levertijd voor stappennen op maat bedraagt ​​doorgaans 10-12 werkdagen. Voor standaardformaten hebben we blanco's op voorraad en kunnen we grondpennen binnen 5 dagen verzenden.

5. We bieden ook volledige dimensionale inspectierapporten met CMM-gegevens over kritieke kenmerken. Geen gissen. Geen 'dichtbij genoeg'. Gewoon pinnen die erin vallen en precies stoppen waar je ze hebt ontworpen.
