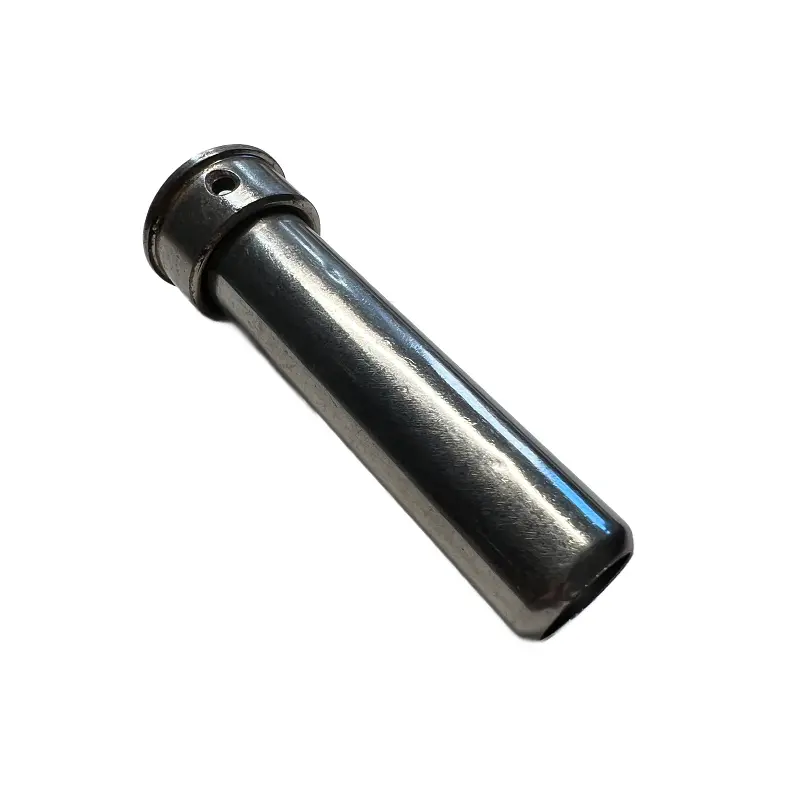

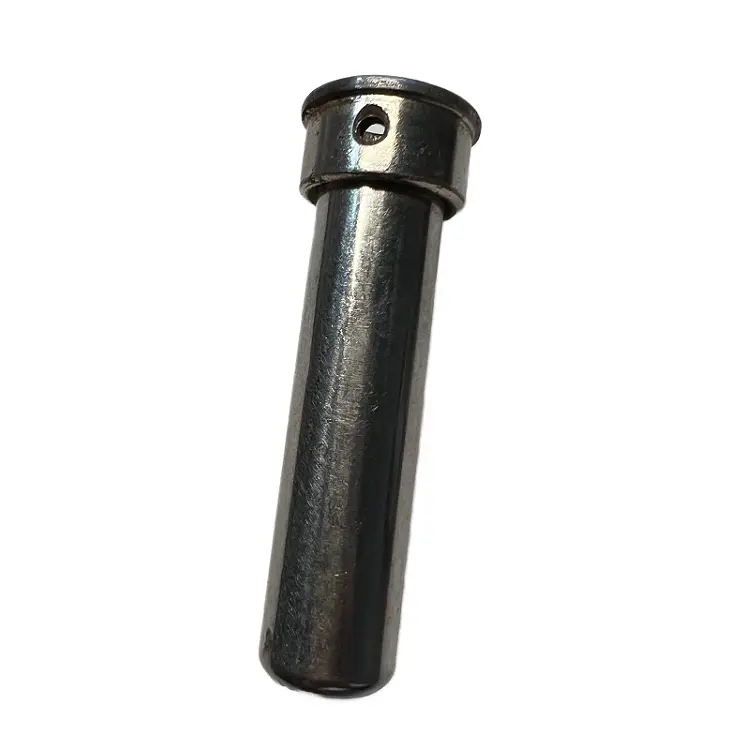

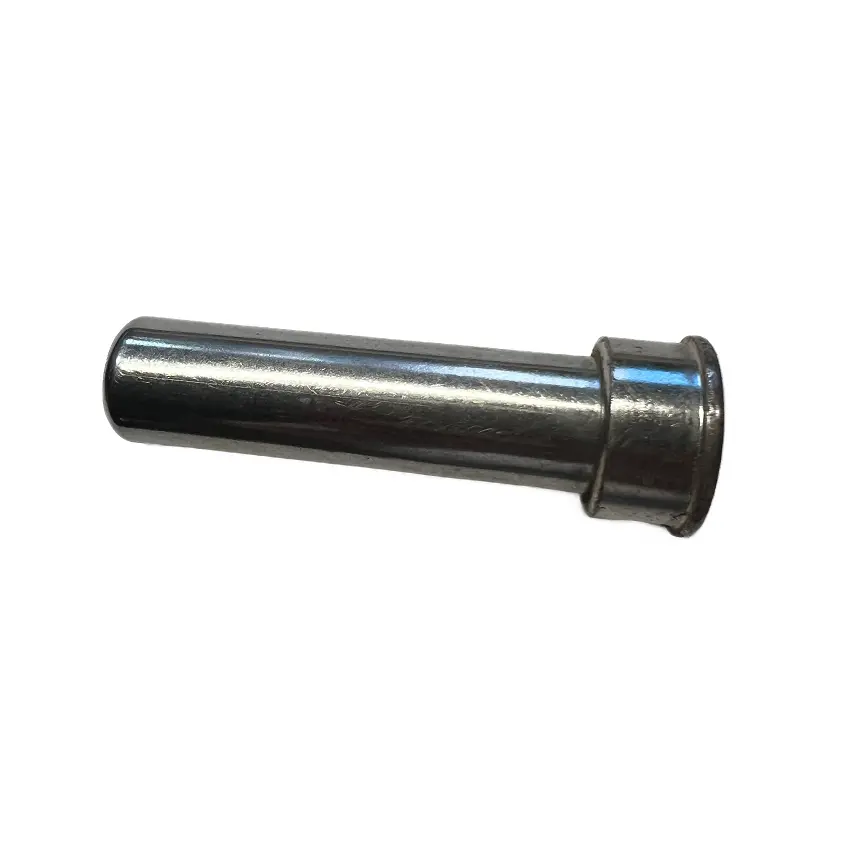

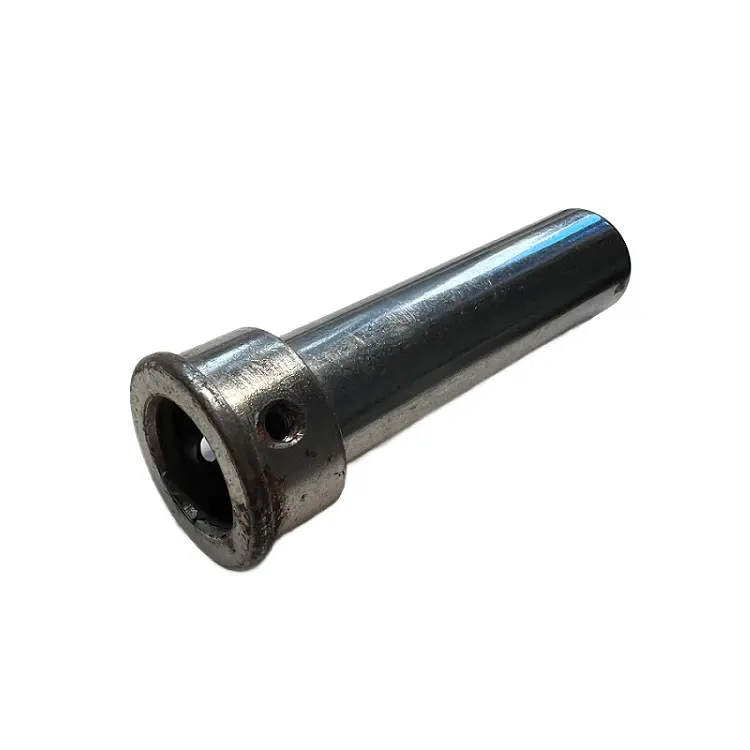

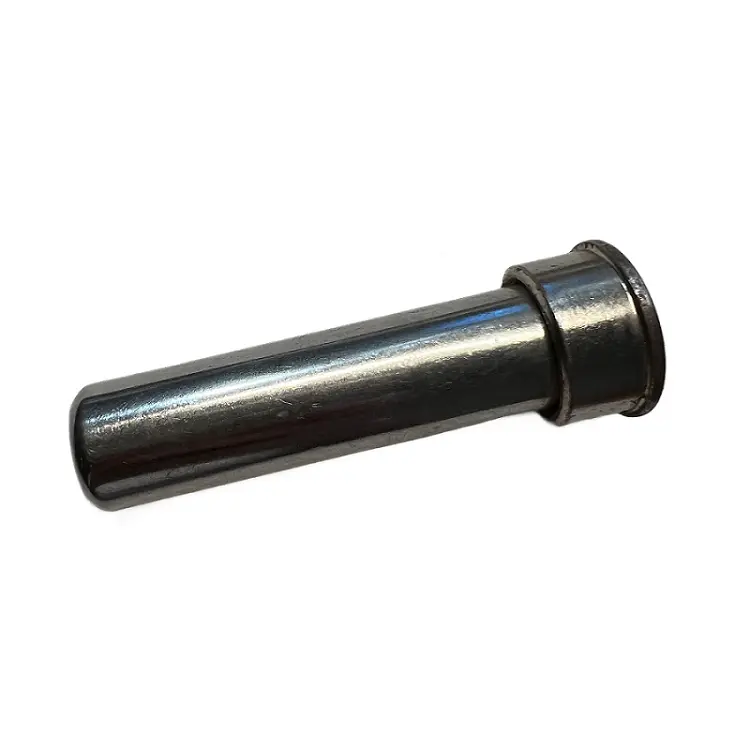

Vervang massieve pennen holle schouderpen met doorgaand gat

Qimao Metal Fabrikant Vervang massieve pinnen Holle schouderpen met doorgaand gat is een directe vervanging voor standaard massieve schouderpinnen. Buitendiameter, schouderhoogte en totale lengte komen overeen met de gebruikelijke afmetingen van massieve pennen. Het verschil zit hem in de binnenkant: een met precisie geboord doorgaand gat verwijdert onnodig materiaal, terwijl er voldoende wanddikte overblijft voor normale belastingen.

We beginnen met centerloos geslepen stafmateriaal. Vervolgens CNC het schouderprofiel draaien en het doorlopende gat in één klemhandeling boren. Hierdoor blijft het gat concentrisch ten opzichte van de buitendiameter binnen 0,05 mm. Geen wiebelen. Geen problemen met het uit het midden raken bij gebruik als draaipunt.

De schouder fungeert als een positieve stop tegen het passende deel. Het rechte gedeelte onder de schouder biedt een draagvlak voor rotatie of glijden. Je krijgt dezelfde lokalisatiefunctie als een massieve pin, maar met aanzienlijk minder massa. Voor toepassingen zoals vouwstangen, toegangspanelen of kabelgeleide scharnieren biedt dit holle ontwerp u ook een ingebouwde doorgang voor draden of kleine buizen.

Productparameter (specificatie)

Producteigenschap

• Directe vervanging Vervang massieve pennen Holle schouderpen met doorgaand gat voor standaard massieve schouderpennen – dezelfde buitenafmetingen, geen aanpassing van de behuizing nodig

• Doorgaand gat over de volledige lengte verwijdert 30–60% van het gewicht, afhankelijk van de diameter en wanddikte

• Gat en buitendiameter concentrisch binnen 0,05 mm – geboord en gedraaid in dezelfde CNC-opspanbewerking

• Minimale wanddikte berekend op basis van uw werkelijke schuif- en draagbelastingen – geen giswerk

• Gratis technisch overzicht – stuur ons uw solide pintekening en belastingsinformatie, wij raden wanddikte aan

Sollicitatie

• Scharnieren voor toegangspanelen voor de lucht- en ruimtevaart – De Replace Solid Pins holle schouderpen met doorgaand gat verminderen het gewicht zonder de behuizing opnieuw te ontwerpen of de boutpatronen te veranderen

• Ophanging van raceauto's – vermindert de onafgeveerde massa voor beter bandcontact en snellere stuurreactie

• Vouwfietsframe draaibaar – lichter gewicht maakt het vouwen makkelijker, de roestvrijstalen optie is bestand tegen opspattend water

• Positioneringsarmen voor medische apparatuur – minder gewicht voor verpleegkundigen en artsen om elke dag te tillen

• Draaipunten voor vouwmes en multitool – hol midden waardoor schroefdraadschroef kan worden geklemd

• Vouwarmen voor drones en UAV's – bespaart grammen op elk draaipunt en verlengt de vliegtijd op race- en commerciële drones

• Scharnieren voor kabelbeheer – geleid sensordraden of stroomkabels door het beschermde holle midden

• Via satelliet inzetbare mechanismen – massabesparingen zijn van cruciaal belang voor krappe budgetten; hol titanium of aluminium werkt goed

• Handmatige draaipunten voor het wisselen van de draaibank – lichter gevoel bij het verplaatsen van de versnellingsbanjo, minder vermoeidheid tijdens het veranderen van de opstelling

• Laboratoriumklemstatieven – lichter om herhaaldelijk aan te passen, doorvoergat maakt vastzetten mogelijk om verlies te voorkomen

• Scharnieren voor motorkap en kofferbak – roestvrijstalen holle pennen zijn bestand tegen roest en besparen een paar gram per voertuig

• Draaipunten van trainingsapparatuur – vermindert het totale gewicht van de machine bij verzending en verplaatsing in sportscholen

• Scharnieren voor scheepsluiken – steek een veiligheidskoord door het gat zodat de pin niet overboord kan vallen

• Bewegende fasen van 3D-printers – minder bewegende massa vermindert rinkelen en nevenbeelden bij hoge printsnelheden

• Vuurwapentrekker en hamerpennen – holle uiteinden maken het verwijderen van speciaal gereedschap mogelijk zonder het frame aan te drijven en te beschadigen

• Opsteekassen van transportrollen – lagere roterende traagheid betekent sneller starten/stoppen en minder riemslijtage

• Camera-installatie en cardanische draaipunten – lichtere pinnen zorgen ervoor dat cardanische motoren minder batterijvermogen verbruiken en koeler werken

• Motorhendel draaibaar – bespaart een paar gram per hendel, merkbare vermindering van vermoeidheid bij de bestuurder tijdens lange ritten

• Kantelmechanismen voor bureaustoelen – verlagen het montagegewicht voor fabrieksarbeiders en de verzendkosten voor meubelbedrijven

Installatiehandleiding

1. Verwijder de bestaande massieve pin. Maak het gat in beide bijpassende delen schoon.

2. Controleer of de diameter van de vervang massieve pennen holle schouderpen met doorgaand gat overeenkomt met de verzinking of uitsparing in uw onderdeel. De schouder moet vlak of iets onder het oppervlak zitten – nooit trots.

3. Steek het rechte gedeelte van de holle pen door het eerste passende deel en vervolgens door het tweede. Het doorgaande gat moet in de richting wijzen waarin u later een kabel of gereedschap kunt leiden.

4. Duw of tik lichtjes totdat de schouder contact maakt met het pasvlak. Hamer niet rechtstreeks op de schouderrand. Gebruik een hamer met zacht oppervlak of een persgereedschap dat contact maakt met het hele schoudervlak.

5. Voor slip-fit ​​toepassingen kan een borgring of stelschroef aan het andere uiteinde nodig zijn. Wij raden het niet aan om holle pennen dieper dan 2 keer de pendiameter in te persen – de dunne wand kan instorten.

6. Controleer na installatie of de pin niet draait terwijl dat niet zou moeten. Als rotatie nodig is, controleer dan of de speling 0,02–0,05 mm bedraagt.
