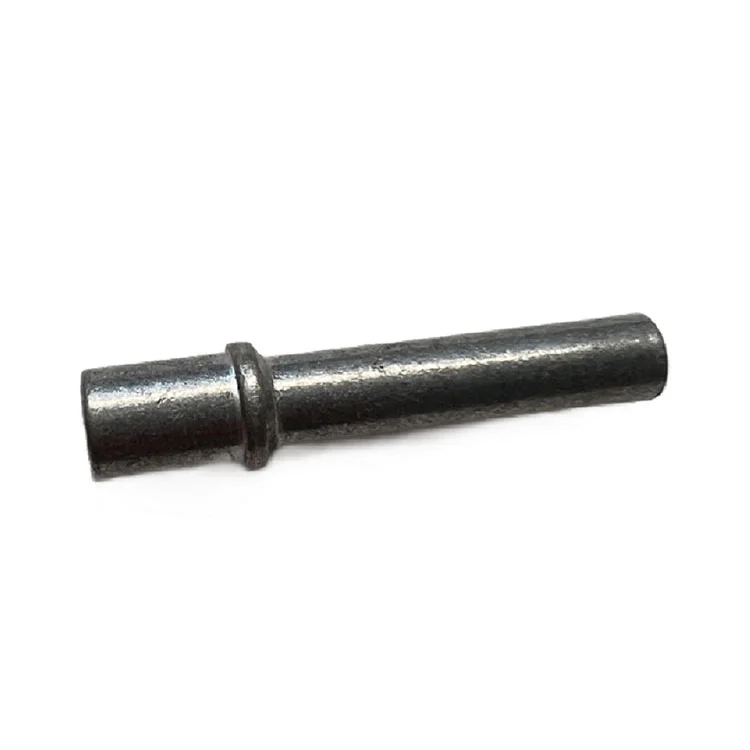

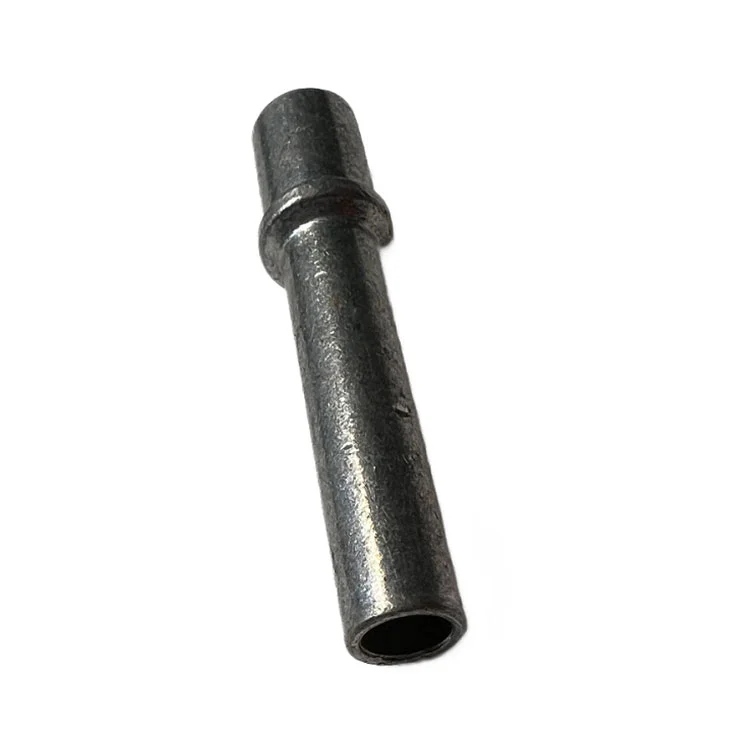

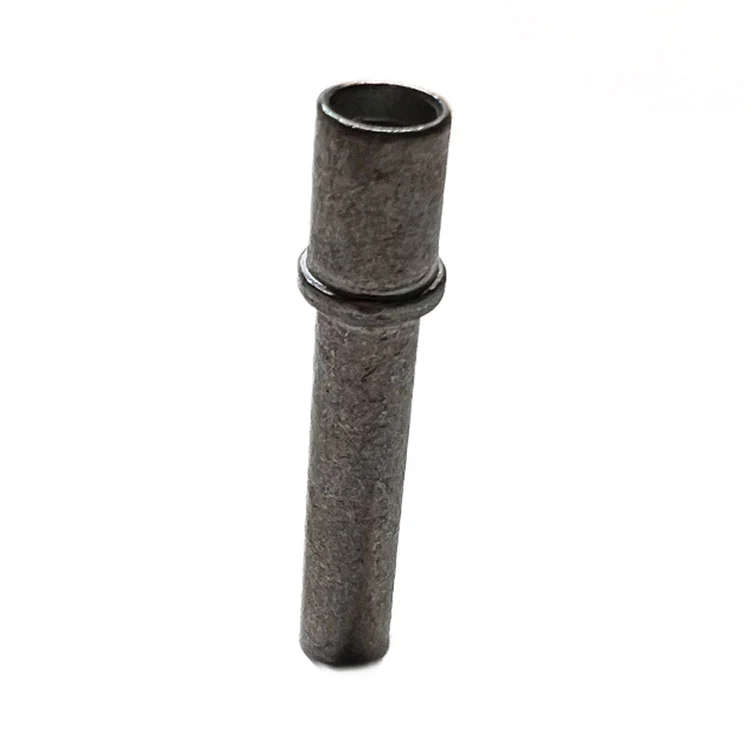

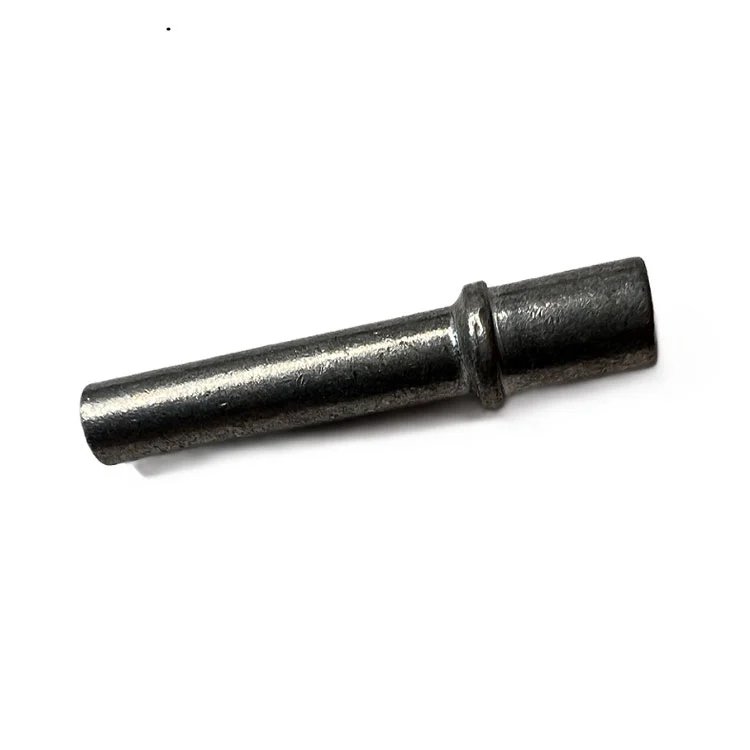

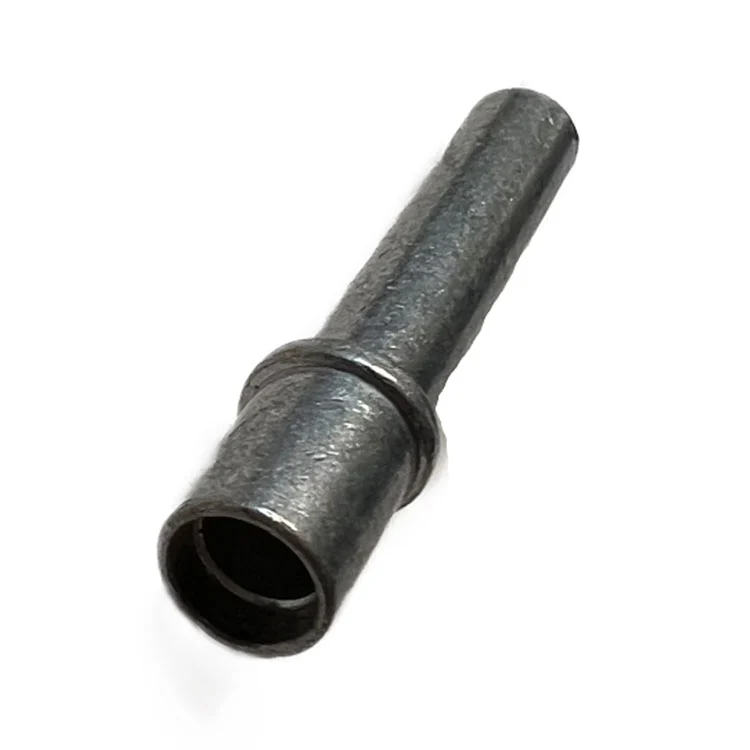

Nauwkeurig getrapt semi-holle penontwerp voor auto- en industriële aandrijflijnen

Qimao Metal Manufacturer is een professioneel precisiegetrapt semi-holle pinontwerp voor auto- en industriële aandrijflijnfabriek en leverancier. Door de getrapte diameters van de producten kan één pin tandwielen, synchro's en lagers op dezelfde as uitlijnen. Typische buitendiameter van 6 mm tot 22 mm. De holle diepte kan oplopen tot 60% van de totale lengte. De hardheid van de lageroppervlakken bedraagt ​​58–62 HRC, maar de kern blijft wat zachter, zodat deze niet breekt. Elke pin wordt vóór het verpakken gecontroleerd op scheurtjes met magnetische deeltjes.

Installatiehandleiding

Wanneer u het Precision Stepped Semi Hollow Pin-ontwerp voor auto- en industriële aandrijflijnen installeert, blaast u de penboring met lucht uit voordat u begint - er verbergen zich spanen in. Doe alleen een beetje lichte olie op de eerste trede, niet op het holle gedeelte. Schuif hem met de hand naar binnen totdat de eerste trede de behuizing raakt. Gebruik op een productielijn een zacht aanvoelende luchtpers met een diepteaanslag die ongeveer 0,2 mm boven de spoelhoogte is ingesteld. Duw rechtdoor – als de pers gekanteld is, beschadigt u de hoek van de trap. Voor blinde gaten boort u een klein ontluchtingsgat van 2 mm aan de onderkant, anders komt er lucht vast in de holle ruimte. Om hem eruit te trekken, gebruikt u een trekker met schroefdraad die de binnenboring vastpakt. Sla nooit rechtstreeks met een hamer op het holle vlak.

Productparameter (specificatie)

Productsleutelfunctie

Ten eerste: het nauwkeurig getrapte semi-holle pinontwerp voor auto- en industriële aandrijflijnen is ongeveer 35% lichter dan een massieve pin. Dat klopt als je hem in een versnellingsbak laat draaien. Ten tweede zorgen de stappen ervoor dat u geen extra ringen of afstandhouders nodig heeft. Ten derde zorgt het koud smeden ervoor dat de graanstroom rond het holle gedeelte blijft stromen, zodat het materiaal beter bestand is tegen vermoeidheid dan machinaal bewerkte pennen. Ten vierde hebben beide uiteinden van de boring een kleine afschuining, waardoor automatische feeders de boring kunnen vastgrijpen zonder vast te lopen. Ten vijfde eindigen de lokalisatiediameters op Ra 0,8 of beter, zodat ze de passende boring na verloop van tijd niet opeten. Alles bij elkaar bespaart dit u veldbezoeken.

Sollicitatie

1. Transmissienaven met dubbele koppeling – Ze vergrendelen de synchronisatiehuls aan de naaf en laten olie door het holle midden stromen.

2. Aftakassen voor industriële apparatuur – Functioneert als breekpen die geen metalen scherven overal naartoe stuurt als deze breekt.

3. Tussenbakken - Het precisiegetrapte semi-holle penontwerp voor auto- en industriële aandrijflijnen wordt gebruikt om het kettingwiel uit te lijnen met de uitgaande as.

4. Zware bevestigingen – Werken als paspennen tussen de behuizingshelften die uit elkaar vallen voor onderhoud.

5. Elektrische aandrijfeenheden – Voor de parkeervergrendelingspal wordt een kleinere versie gebruikt.

6. Tractoren – Gebruikt op schakelrails.

Ons fabrieksvoordeel

We voeren koude headers in zes fasen uit vanuit Taiwan, waarbij een camera elk station live in de gaten houdt. Het precisiegetrapte semi-holle pinontwerp voor de aandrijflijn in de automobiel- en industriële sector heeft speciale hardmetalen ponsen nodig – die slijpen we zelf elke 10.000 cycli. Standaardformaten zoals 8 mm, 10 mm en 12 mm buitendiameter worden binnen tien werkdagen verzonden. Bij ieder lot krijgt u een in hars gemonteerd dwarsdoorsnedemonster zodat u zelf de wanddikte kunt zien. Voor monsters op dezelfde dag houden wij de drie meest voorkomende stappatronen op voorraad. De fabriek is IATF 16949, niet alleen de standaard ISO. Uw kwaliteitsinspecteur kan onze live video controleren en bekijken.
