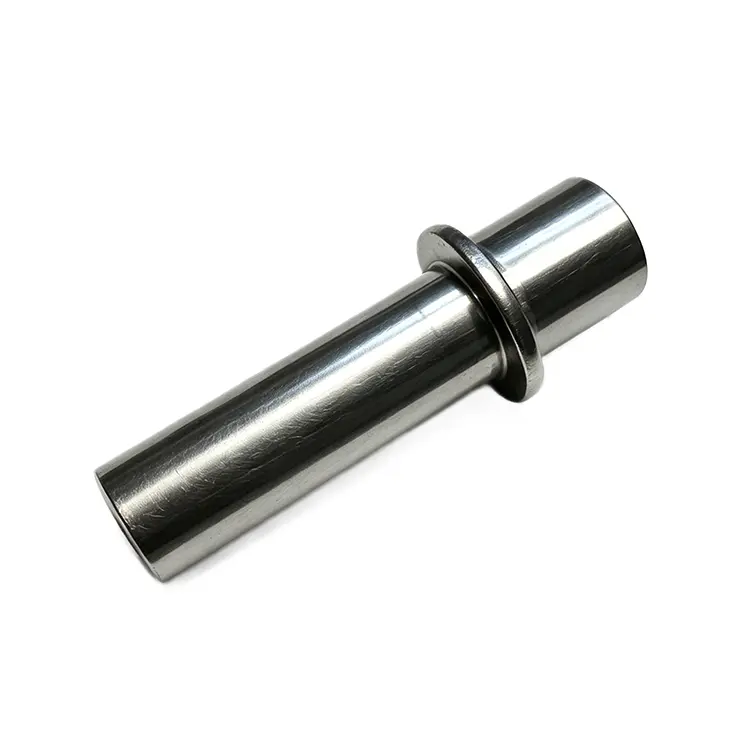

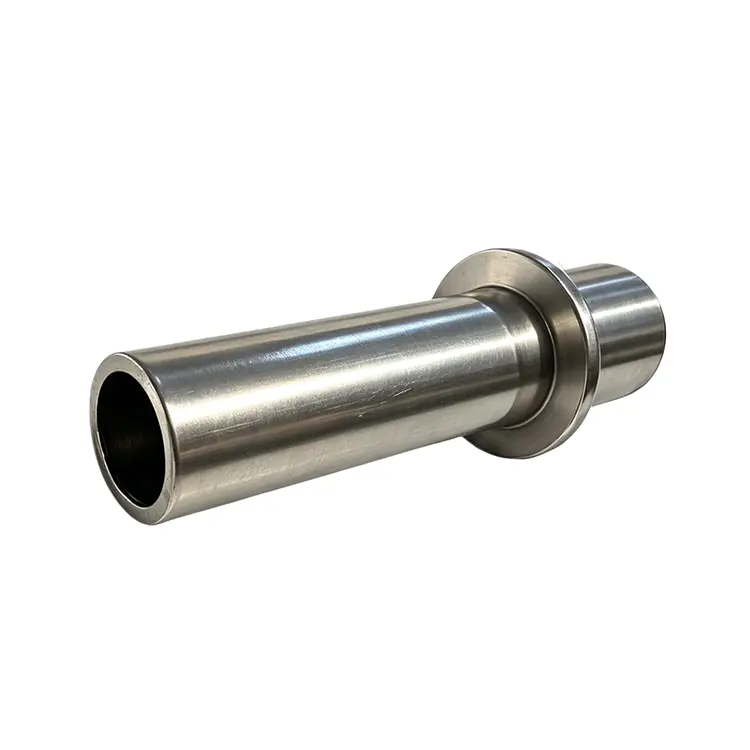

Holle stalen flensschouderbus voor automatiseringsapparatuur

Dit is een hoogwaardige holle stalen schouderbus met flens voor automatiseringsapparatuur van Qimao Metal Manufacturer. De middenholte maakt de doorgang van luchtleidingen, sensordraden of smeerbuizen rechtstreeks door het draaipunt mogelijk. waardoor kantelen tijdens perspassing wordt geëlimineerd.

Het materiaal verschilt per klant, terwijl de kern taai blijft. Boringtolerantie H7, buitendiametertolerantie g6. Het holle gedeelte vermindert de roterende massa met ~35% ten opzichte van massieve equivalenten, waardoor de motorkoppelvereisten en de warmteontwikkeling bij indexeringstoepassingen met hoge snelheid direct worden verlaagd.

Productparameter (specificatie)

Producteigenschap

Holle kern – De holle stalen flensschouderbus voor automatiseringsapparatuur leidt draden, luchtleidingen of koelbuizen rechtstreeks door het draaipunt.

Integrale flens – Elimineert afzonderlijke drukringen of borgringen.

Gehard staal – 55–60 HRC-slijtoppervlak met een taaie, slagvaste kern.

Geschikt voor perspassing – Buitendiameter en boring geslepen, na installatie geen leidingruimen nodig.

Anti-rotatievlakken (optioneel) – Voor oscillatietoepassingen met hoog koppel.

Sollicitatie

• Holle stalen schouderbus met flens voor pick-and-place-units voor automatiseringsapparatuur met pneumatische grijpers (luchtbuizen worden door de bus geleid)

• Indexering van draaitafels waarbij eindschakelaars middenbedrading nodig hebben

• Verpakkingsfolie-sealbekken met koelwaterleidingen

• Geautomatiseerde testsondes (signaaldraden beschermd in holle as)

• Gelede robotarmen voor palletiseren (vermindert de slingermassa)

• Asondersteuning in verticale liftstations met centrale smeertoevoer

Gebruiksgids

Stap 1 – Huisvesting voorbereiden

Controleer en bevestig de boringtolerantie van de holle stalen flensschouderbus voor automatiseringsapparatuur. Ingangsrand afgeschuind.

Stap 2 – Koudpersen (bij voorkeur)

Breng lichte olie aan op de buitendiameter van de bus. Gebruik een persgereedschap met platte doorn dat alleen contact maakt met de flensomtrek – nooit met de holle rand. Druk totdat de flens volledig tegen het oppervlak van de behuizing zit.

Stap 3 – Geen ruimen

Omdat we na de warmtebehandeling slijpen, behoudt de boring zijn uiteindelijke maat. Als u een ruimer forceert, wordt het verharde oppervlak kapot gemaakt.

Stap 4 – Gebruik van holle kernen

Leid de buizen of bedrading door het midden voordat u de bijpassende as erin steekt. Zet de draden vast met een niet-metalen doorvoertule aan het niet-flensuiteinde.

Stap 5 – Aspassing

Gebruik g6 of f7 astolerantie. Smeer de eerste 200 cycli met EP-vet.
