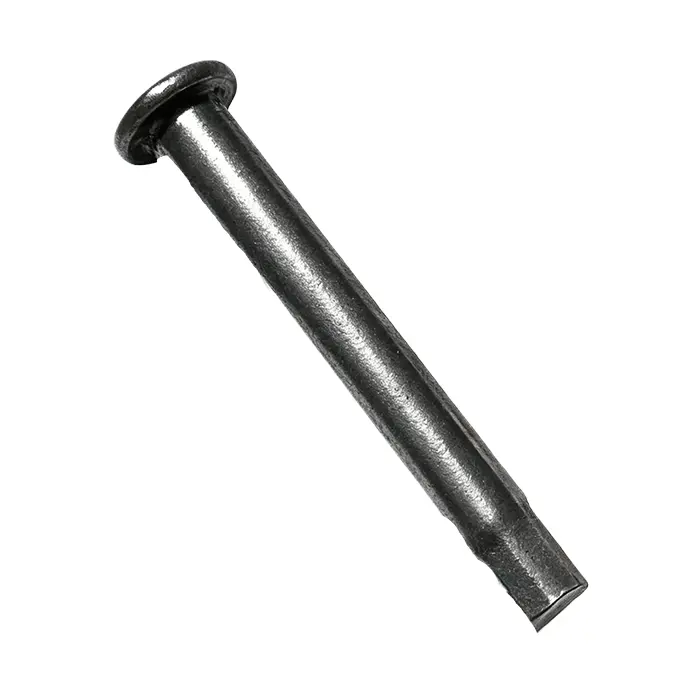

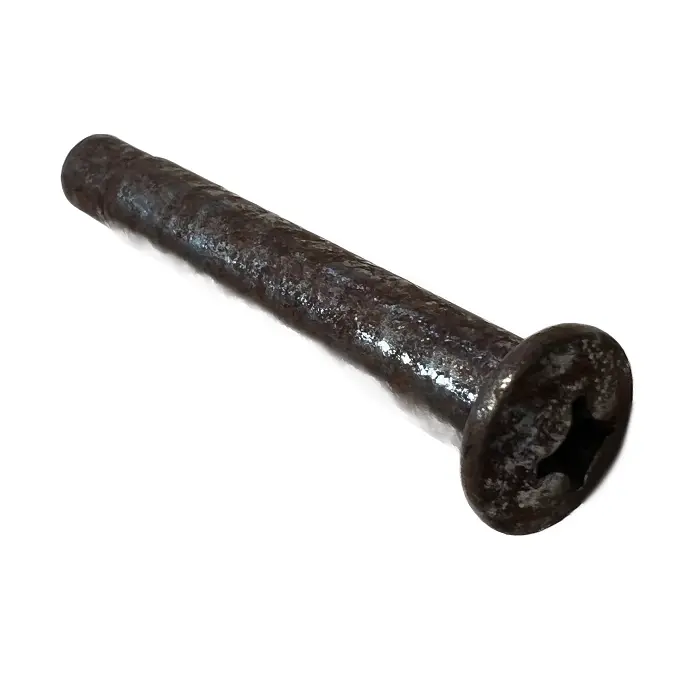

Getrapte pin met dubbele diameter en schouder

De Qimao Metal Manufacturer Dual-Diameter Stepped Pin met schouderlocatiediameter wordt geslepen met een h6-, h7- of m6-tolerantie, zodat de pin consistent en zonder speling in het pasgat past. Het grotere schoudergedeelte is haaks op de as bewerkt, waardoor u een positief aanslagoppervlak krijgt dat overmatig insteken voorkomt.

We maken deze van gehard staal met een warmtebehandeling die HRC 38–42 bereikt, zodat ze bij herhaald gebruik goed standhouden. Voor natte of corrosieve omgevingen is SUS304 roestvrij staal beschikbaar.

Zwart oxide werkt voor de meeste toepassingen op de werkvloer. Verzinken zorgt voor een gematigde roestbescherming. Vernikkelen geeft een schoner uiterlijk met extra duurzaamheid.

Lokalisatiediameters variëren van Ø1mm tot Ø20mm. Schouderdiameter, staphoogte en totale lengte kunnen allemaal worden aangepast aan uw tekening. De concentriciteit tussen het positioneringsgedeelte en de schouder wordt strak gehouden door middel van precisiebewerking. Elke batch wordt vóór verzending gecontroleerd met gekalibreerde meters op diameter, haaksheid van de schouder en oppervlakteafwerking.

Productparameter (specificatie)

Producteigenschap

• Het ontwerp integreert positionerings- en stopfuncties in één enkel onderdeel. De grotere schouderdiameter voorkomt overmatig inbrengen en zorgt voor een mechanische limiet, waardoor er geen aparte stopringen of afstandhouders nodig zijn.

• Het nauwkeurig geslepen lokalisatiegedeelte handhaaft nauwe diametrale toleranties in het h6-, h7- of m6-bereik. Deze gecontroleerde pasvorm zorgt voor consistente uitlijning van componenten en herhaalbare positionering gedurende meerdere assemblagecycli.

• Warmtebehandelde stalen constructie met een hardheid van HRC 38–42 zorgt voor slijtvastheid bij herhaald gebruik. Het geharde oppervlak behoudt de maatvastheid, zelfs na langdurig gebruik in industriële omgevingen.

Sollicitatie

• Armatuur- en gereedschapsconstructie waarbij nauwkeurige positionering van componenten en mechanisch stoppen beide vereist zijn. Het ontwerp met getrapte pin met dubbele diameter en schouder zorgt voor een nauwkeurige plaatsing en voorkomt oververplaatsing in klembevestigingen.

• Geautomatiseerde assemblagesystemen die herhaalbare plaatsing van componenten vereisen. De getrapte geometrie zorgt voor een consistente registratie van onderdelen die meerdere keren worden gepositioneerd en verwijderd.

• Vormconstructies die aanslagen en een nauwkeurige uitlijning tussen de vormhelften vereisen. De schouder fungeert als een positieve stop, terwijl het positioneringsgedeelte de uitlijning tussen de componenten handhaaft.

Fabrieksvoordelen

1. Onze productiefaciliteit handhaaft strikte kwaliteitscontroleprotocollen voor de productie van getrapte pennen met dubbele diameter en schouder.

2. We beschikken over CNC-draaicentra die diameters tot ± 0,01 mm kunnen vasthouden, waardoor een consistente pasvorm tijdens productieruns wordt gegarandeerd.

3. De warmtebehandeling wordt intern uitgevoerd met continue controle van de oven, waardoor een uniforme hardheid voor elke batch wordt gegarandeerd. 4. Oppervlakteafwerking wordt uitgevoerd met behulp van gecontroleerde processen om een ​​consistente laagdikte en hechting te bereiken.

5. Ons engineeringteam werkt samen met klanten om de pingeometrie voor specifieke toepassingen te optimaliseren en biedt ontwerphulp voor aangepaste stapverhoudingen of speciale materiaalvereisten.

6. Voor deze productlijn hebben wij een voorraad grondstoffen op voorraad, waardoor voor standaardbestellingen typische doorlooptijden van 10 tot 15 werkdagen mogelijk zijn.

7. Elke productiepartij ondergaat een uitgebreide dimensionale inspectie, waarbij op verzoek testrapporten beschikbaar zijn.

8. We ondersteunen ook gespecialiseerde afwerkingsvereisten, waaronder zwartoxide, verzinken en vernikkelen, om te voldoen aan specifieke omgevingsomstandigheden of uiterlijke specificaties.
