Hoe vermindert een pneumatische geluiddemper het geluid in industriële pneumatische systemen

A Pneumatische uitlaatdemperis een praktisch onderdeel voor het verminderen van uitlaatgeluid in industriële pneumatische systemen. Wanneer er perslucht vrijkomt uit een directionele regelklep, cilinder of actuator, kan de plotselinge drukverandering een scherp uitlaatgeluid met hoge snelheid veroorzaken. Door het luchtstroompad te veranderen en de manier te regelen waarop perslucht zich in de atmosfeer uitbreidt, kan een geschikte geluiddemper het geluid verminderen en tegelijkertijd de pneumatische prestaties behouden die door de machine worden vereist. BijQimao pneumatisch,Bij het evalueren van pneumatische geluiddemperoplossingen houden we rekening met geluidsreductie samen met luchtstroom, werkdruk, aansluitgrootte en toepassingsomstandigheden.

In de industriële automatisering is geluidsbeheersing niet alleen een kwestie van stiller maken van apparatuur. Een geluiddemper die te beperkend is, kan de tegendruk verhogen en de cilindersnelheid of kleprespons beïnvloeden. Om deze reden raden wij aan om de pneumatische geluiddemper te behandelen als onderdeel van het volledige pneumatische circuit en niet als een geïsoleerd accessoire.

Waar komt geluid vandaan in industriële pneumatische systemen?

De perslucht in een pneumatisch systeem wordt op een druk gehouden die hoger is dan de atmosferische druk. Wanneer een directionele regelklep de uitlaatdoorgang opent, zorgt het drukverschil ervoor dat de lucht snel naar de atmosfeer beweegt. Deze snelle ontlading veroorzaakt turbulentie, drukschommelingen en akoestische energie, die operators gewoonlijk horen als een scherp gesis of ruisend geluid.

Het werkelijke geluidsniveau kan aanzienlijk variëren tussen machines. Bedrijfsdruk, uitlaatgasstroom, klepconfiguratie, cilindervolume, actuatorsnelheid en cyclusfrequentie hebben allemaal invloed op het geluid dat bij de uitlaatpoort wordt gegenereerd. Eén enkele pneumatische cilinder produceert misschien slechts een korte geluidsstoot, maar een productiemachine die honderden of duizenden cycli per dienst draait, kan een veel merkbaardere akoestische omgeving creëren.

De positie van de uitlaatpoort is ook van belang. Wanneer pneumatische kleppen dicht bij de machinisten worden geïnstalleerd, kan het directe uitlaatgeluid beter waarneembaar zijn. In compacte geautomatiseerde apparatuur kunnen verschillende kleppen binnen een beperkt gebied gecomprimeerde lucht afvoeren, waardoor individuele uitlaatgebeurtenissen zich kunnen ophopen tot een continue bron van achtergrondgeluid.

Hoe vermindert een pneumatische uitlaatdemper het geluid?

A Pneumatische uitlaatdempervermindert uitlaatgeluid door de stroomeigenschappen van perslucht te veranderen voordat deze de atmosfeer bereikt. In plaats van dat de perslucht rechtstreeks via een open uitlaatpoort kan uitzetten, introduceert de geluiddemper een interne stromingsstructuur die de afvoer regelt.

Afhankelijk van het ontwerp kan de interne structuur het dwarsdoorsnedeoppervlak veranderen, het effectieve stroompad vergroten, bufferkamers creëren, gecontroleerde weerstand introduceren of geluidsabsorberende materialen gebruiken. Deze mechanismen verminderen de intensiteit van de directe uitlaatgasstroom en dissiperen een deel van de akoestische energie.

Het belangrijke punt is dat geluidsreductie en luchtstroom niet gescheiden kunnen worden. Elke interne structuur die het uitlaattraject verandert, kan ook de drukval beïnvloeden. Als de stromingsweerstand te hoog wordt, kan het zijn dat de pneumatische actuator de lucht niet snel genoeg uitblaast om de beoogde bedrijfssnelheid te behouden.

Voor een pneumatische cilinder met hoge snelheid is deze relatie bijzonder belangrijk. Als een cilinder binnen een korte cyclustijd een gedefinieerde beweging moet voltooien, heeft het uitlaatkanaal voldoende capaciteit nodig. In deze situatie kan een geluiddemper met een groter debiet geschikter zijn dan simpelweg het kleinst beschikbare onderdeel kiezen.

Welke soorten pneumatische geluiddempers worden gebruikt?

Pneumatische geluiddempers kunnen over het algemeen worden begrepen via twee basisbenaderingen van akoestische controle: reactief en resistief. Beide zijn ontworpen om het geluid dat wordt geproduceerd door persluchtuitlaat te verminderen, maar ze gaan op verschillende manieren om met akoestische energie.

Reactieve pneumatische geluiddempers

Een reactieve geluiddemper is voornamelijk afhankelijk van veranderingen in de interne geometrie, stroomsecties of kamers. Wanneer geluidsgolven door deze veranderende secties reizen, kan een deel van de akoestische energie worden gereflecteerd of aan interferentie worden onderworpen voordat ze de uitlaat bereiken.

Dit type constructie is sterk afhankelijk van de interne geometrie en de kenmerken van het uitlaatgeluid. Het kan nuttig zijn wanneer een gecontroleerd stromingspad of kamerstructuur in de beschikbare installatieruimte kan worden opgenomen.

Resistieve pneumatische geluiddempers

Een resistieve geluiddemper maakt gebruik van geluidsabsorberende materialen of poreuze structuren om akoestische energie af te voeren. In plaats van voornamelijk te vertrouwen op reflectie absorbeert de structuur een deel van de energie die wordt gegenereerd door de uitlaatgasstroom.

Bij industriële toepassingen moet zorgvuldig rekening worden gehouden met de omgeving. Stof, olienevel, vocht, vezels en andere verontreinigingen kunnen geleidelijk de interne structuur beïnvloeden. Bij het selecteren van materialen voor een bepaalde toepassing moet ook rekening worden gehouden met de temperatuur en de reinigingsomstandigheden.

Met welke factoren moet rekening worden gehouden bij het selecteren van een pneumatische geluiddemper?

Wanneer we een pneumatische geluiddempertoepassing beoordelen, raden we niet aan om het product alleen op basis van de aansluitschroefdraad te selecteren. Een bijpassende schroefdraad bevestigt de mechanische compatibiliteit, maar bevestigt niet dat de interne stroomcapaciteit geschikt is voor het pneumatische circuit.

Normaal gesproken houden we rekening met de werkdruk, de luchtstroom, de aansluitspecificaties, de geluidskarakteristieken, de installatieruimte en de werkomgeving. Deze aanpak is vooral belangrijk wanneer de geluiddemper wordt gebruikt op industriële automatiseringsapparatuur met een hoge cyclus.

De poortgrootte is een van de gemakkelijkst te identificeren specificaties, maar mag niet het enige selectiecriterium zijn. Twee geluiddempers met dezelfde nominale schroefdraad kunnen bijvoorbeeld verschillende interne structuren en stroomcapaciteiten hebben. De juiste keuze is afhankelijk van de klep, de werkdruk, het uitlaatvolume en de vereiste machinecyclus.

Wanneer u bij een leverancier van pneumatische componenten koopt, raden wij u aan de werkdruk, aansluitspecificatie, verwachte luchtstroom, installatieruimte en werkomgeving op te geven. Deze informatie maakt het gemakkelijker om een ​​geschikte configuratie te identificeren in plaats van eenvoudigweg de verbindingsdraad te matchen.

Waar worden pneumatische geluiddempers gebruikt?

Pneumatische geluiddempers worden gebruikt in een breed scala aan toepassingen waarbij persluchtuitlaat ongewenst geluid produceert. Gemeenschappelijke installatiepunten zijn onder meer directionele regelkleppen, pneumatische cilinders, actuatoren, luchtbehandelingsapparatuur, geautomatiseerde machines en industriële productiesystemen.

Industriële automatisering

Geautomatiseerde assemblageapparatuur bevat vaak meerdere pneumatische cilinders en directionele regelkleppen. Omdat deze componenten tijdens de productie herhaaldelijk kunnen worden gebruikt, kan uitlaatgeluid een aanzienlijk onderdeel worden van de akoestische omgeving van de machine. Het installeren van een geschiktPneumatische uitlaatdemperbij de uitlaatpoort kan het directe uitlaatgeluid verminderen zonder het basisregelprincipe te veranderen.

Automobielproductie

Productieapparatuur voor de automobielindustrie maakt vaak gebruik van pneumatische actuatoren voor klem-, positionerings-, overdrachts- en assemblagewerkzaamheden. Deze systemen kunnen tijdens de productie continu draaien, dus een kleine hoeveelheid geluid van elke uitlaatgebeurtenis kan tijdens een volledige dienst aanzienlijk worden. Bij de keuze van de geluiddemper moet daarom rekening worden gehouden met zowel de akoestische prestaties als de luchtstroom die nodig is voor snelle repetitieve bewegingen.

Materiaalbehandelingssystemen

Pneumatische cilinders worden veel gebruikt voor het duwen, heffen, positioneren en overbrengen van materialen. In deze toepassingen kan de respons van de actuator nauw verband houden met de cyclustijd van de machine. Een geluiddemper met overmatige stromingsweerstand kan de uitlaatprestaties verstoren, waardoor de luchtstroomcapaciteit een belangrijk onderdeel van het selectieproces wordt.

Hoe kunnen de prestaties van pneumatische geluiddempers worden gehandhaafd?

Een pneumatische geluiddemper is een relatief eenvoudig onderdeel, maar de uitlaatdoorgang moet voldoende open blijven voor de beoogde luchtstroom. Olienevel, stof, vezels en andere verontreinigingen kunnen zich geleidelijk ophopen en de stromingseigenschappen van het uitlaattraject veranderen.

Een praktische indicatie van een mogelijk probleem is een merkbare verandering in het gedrag van de actuator. Als een cilinder langzamer wordt, het uitlaatgeluid aanzienlijk verandert of er onverwachte tegendruk ontstaat, moet de geluiddemper bij de inspectie worden betrokken in plaats van aan te nemen dat het probleem wordt veroorzaakt door de cilinder of klep zelf.

Bij hoogcyclische toepassingen is periodieke inspectie over het algemeen praktischer dan wachten op volledige verstopping of verslechtering van de prestaties. Het inspectie-interval moet worden bepaald op basis van de luchtkwaliteit, de werkomgeving, de werkcyclus en het algehele pneumatische systeem.

Waarom is geluidsbeheersing belangrijk in pneumatische automatisering?

Pneumatische automatisering wordt gewaardeerd vanwege zijn snelle respons, eenvoudige mechanische structuur en flexibiliteit in de industriële productie. Bij het ontwerpen van apparatuur moet echter ook rekening worden gehouden met de akoestische omgeving. Herhaalde uitlaatgassen van meerdere kleppen en actuatoren kunnen het algehele geluidsniveau rond een productielijn verhogen.

Vanuit ons perspectief werkt geluidsbeheersing het beste wanneer hiermee rekening wordt gehouden tijdens het ontwerp van pneumatische circuits. Cilindergrootte, klepkeuze, werkdruk, uitlaatgasstroom, slangopstelling en geluiddemperkeuze hebben allemaal invloed op de uiteindelijke bedrijfstoestand.

Het toevoegen van een geluiddemper nadat een machine is voltooid kan nog steeds een praktische oplossing voor geluidsbeheersing bieden, maar de installatieruimte kan al beperkt zijn. Door tijdens de ontwerpfase rekening te houden met het uitlaattraject, hebben machinebouwers meer flexibiliteit bij het balanceren van geluidsreductie, luchtstroom en toegankelijkheid van componenten.

Wat maakt Qimao Pneumatic geschikt voor pneumatische geluiddempertoepassingen?

Qimao pneumatisch richt zich op automatiseringsbesturingscomponenten voor de pneumatische en vloeistofvelden, waaronder solenoïdeproducten, cilinders, spoelen, armaturen, pneumatische accessoires en diensten op maat. Het bedrijf beschikt over een R&D-innovatieteam en productiemogelijkheden op het gebied van machinale bewerking, fabricage en assemblage.

Qimao pneumatisch exploiteert ook een productiefaciliteit in Ningbo die werd opgericht in 2014 en meer dan 1.000 vierkante meter beslaat. De fabriek heeft geautomatiseerde productielijnen geïntroduceerd om de productie-efficiëntie en productconsistentie te verbeteren. Het productontwikkelingswerk omvat geluiddemperoplossingen voor industriële, automobiel- en huishoudelijke toepassingen.

Van het screenen van grondstoffen tot het testen van eindproducten, het productieproces omvat kwaliteitscontroleprocedures die bedoeld zijn om de prestaties en betrouwbaarheid van het product te behouden. Voor klanten met specifieke toepassingsvereisten kan het bedrijf ook op maat gemaakte pneumatische en vloeistofoplossingen bieden, gebaseerd op de werkelijke werkomstandigheden.

Voor kopers die eenPneumatische uitlaatdemperraden wij u aan het klep- of actuatormodel, de werkdruk, de aansluitspecificatie, de luchtstroomvereiste, de beschikbare installatieruimte en de werkomgeving op te geven. Dankzij deze details kan de productconfiguratie worden geëvalueerd op basis van het daadwerkelijke pneumatische systeem in plaats van te vertrouwen op een enkele specificatie.

Meer informatie overQimao pneumatischen de mogelijkheden van pneumatische en vloeistofautomatiseringscomponenten.

Veelgestelde vragen

Wat is een pneumatische uitlaatdemper?

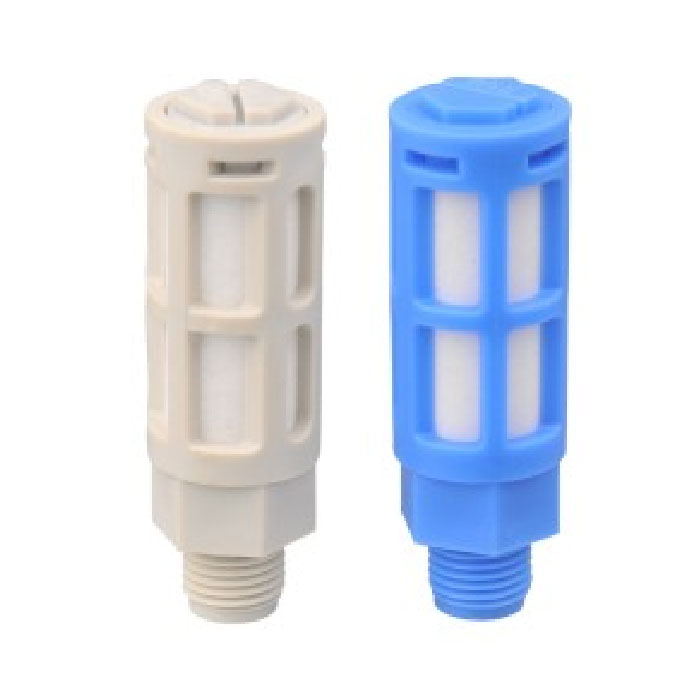

Een pneumatische geluiddemper is een onderdeel dat op een pneumatische uitlaatpoort wordt geïnstalleerd om het geluid te verminderen dat wordt gegenereerd wanneer perslucht in de atmosfeer wordt geloosd.

Hoe vermindert een pneumatische uitlaatdemper het geluid?

Het verandert de uitlaatluchtstroom via interne doorgangen, gecontroleerde weerstand, kamers of geluidsabsorberende structuren om de akoestische energie die vrijkomt uit de uitlaat te verminderen.

Kan een pneumatische geluiddemper de cilindersnelheid beïnvloeden?

Ja. Als de geluiddemper overmatige uitlaatbeperking veroorzaakt, kan de tegendruk toenemen en de cilindersnelheid, de reactie van de actuator of de cyclustijd van de machine beïnvloeden.

Wat is het verschil tussen reactieve en resistieve pneumatische geluiddempers?

Reactieve geluiddempers maken voornamelijk gebruik van interne geometrie en reflectie of interferentie van geluidsgolven, terwijl resistieve geluiddempers geluidsabsorberende structuren gebruiken om akoestische energie af te voeren.

Waar worden pneumatische geluiddempers gewoonlijk geïnstalleerd?

Ze worden vaak geïnstalleerd op uitlaatpoorten van pneumatische kleppen en actuatoren in industriële automatisering, automobielproductie, materiaalbehandeling en andere persluchttoepassingen.

Wat moet ik opgeven bij het aanvragen van een offerte voor een pneumatische demper?

Nuttige informatie omvat de werkdruk, het klep- of actuatormodel, de aansluitgrootte en schroefdraad, de luchtstroomvereiste, de installatieruimte, de bedrijfsomgeving en de beoogde toepassing.

Waarom is luchtstroom belangrijk bij het selecteren van een pneumatische uitlaatdemper?

Een geluiddemper die te beperkend is, kan de tegendruk van de uitlaat verhogen en de prestaties van de pneumatische actuator beïnvloeden. Er moet dus rekening worden gehouden met een adequate luchtstroomcapaciteit in combinatie met geluidsreductie.

Conclusie

A Pneumatische uitlaatdempervermindert het geluid in industriële pneumatische systemen door de manier te regelen waarop perslucht wordt afgevoerd uit kleppen, cilinders en actuatoren. Afhankelijk van de constructie kan de geluiddemper het luchtstroompad veranderen, gecontroleerde weerstand introduceren, bufferkamers gebruiken, geluidsgolven reflecteren of akoestische energie absorberen.

De meest effectieve oplossing is niet noodzakelijkerwijs alleen de geluiddemper met de grootste geluidsreductie. Werkdruk, uitlaatgasstroom, aansluitgrootte, installatieruimte, omgevingsomstandigheden en machinecyclusvereisten moeten allemaal in overweging worden genomen. Overmatige stroombeperking kan tegendruk veroorzaken en de pneumatische prestaties beïnvloeden.

Met ervaring in pneumatische en vloeistofautomatiseringscomponenten,Qimao pneumatischbiedt geluiddemperproducten en op maat gemaakte pneumatische oplossingen voor verschillende toepassingsvereisten. Door de geluiddemper af te stemmen op de werkelijke bedrijfsomstandigheden kunnen fabrikanten een beter gecontroleerd uitlaatgeluid bereiken, terwijl de respons en efficiëntie behouden blijft die verwacht wordt van moderne pneumatische automatiseringssystemen.
